pegertian, jenis, dan cara kerja VGAcard

Pengertian

VGA (video graphic array) dipergunakan untuk menghubungkan antara motherboard dengan monitor yang digunakan, dengan kata lain mengubah sinyal digital pada komputer menjadi tampilan grafik dilayar monitor. Baik dan tidaknya gambar yang ditampilkan tergantung dari kartu grafik (VGA) yang digunakan, sehingga untuk memilih kartu grafis yang digunakan harus disesuaikan dengan jenis monitor yang digunakan. Untuk pemasangan kartu grafis pada motherboard dapat disesuaikan dengan tipe slotnya, yaitu slot ISA, slot PCI, atau slot AGP.



Fungsi VGA Card adalah mengubah sinyal digital dari komputer menjadi tampilan grafik di layar monitor. Kartu VGA (Video Graphic Adapter) berguna untuk menerjemahkan output (keluaran) komputer ke monitor. Untuk menggambar / design graphic ataupun untuk bermain game. VGA Card sering juga disebut Card display, kartu VGA atau kartu grafis.

VGA terdiri dari ada yang berupa slot tambahan yang disebut sebagai VGA card ataupun bawaan produsen motherboard atau disebut juga VGA on board. VGA Onboard tak perlu dibahas karena sudah menjadi satu dengan chipset southbridge atau chip sendiri namun menjadi satu dengan motherboard. Sedangkan VGA tambahan disebut VGA card krn perangkat keras ini memang berbentuk spt kartu yg ditancapkan pada motherboard melalui slot yang diperuntukkan khusus bagi VGA. Pada masa lalu, port ini ikut dalam port ekspansi PCI, kemudian ada port khusus AGP dan sekarang ini hampir semua VGA card menggunakan port PCIe atau PCI Express.

VGA card terbahagi kepada dua jenis mengikut bentuknya, iaitu VGA card on board dan VGA card add-on. VGA on board boleh anda jumpai di semua motherboard apabila anda membeli komputer atau laptop kerana sudah menjadi satu paket. VGA ini dapat anda gunakan untuk memaparkan output pada skrin monitor dengan baik. Sebenarnya jika tidak melakukan pemprosesan grafik peringkat tinggi, kita tidak memerlukan VGA card add-on. Jika anda merasa VGA card on board anda kurang maksimum atau kurang canggih, anda boleh menambah VGA card add-on. Hal ini utamanya bagi anda para desainer grafik, editor filem dan juga pemain game 3D.

VGA dibedakan menjadi 2 yaitu:

1.       1. VGA PCI Express, perkembangan slot pci selanjutnya memiliki kemampuan yang luar biasa, dengan nama PCI Express, dirancang untuk memasang peralatan-peralatan mutakhir, 2 versi slot PCI Express yang terkenal adalah PCI Express 1 x dan 16 x, PCI Express 16 x digunakan khusus untuk memasang vga jenis PCI Express, dan 1x untuk keperluan memasang peralatan-peralatan tambahan. Ciri fisik vga jenis pci express adalah dengan melihat bentuknya yang memiliki bentuk kebalikan dari PCI biasa.

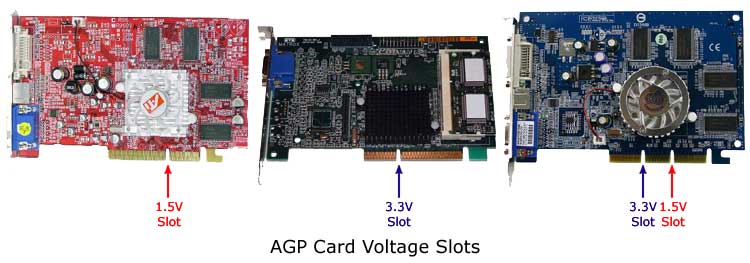

2.      2.  VGA AGP, VGA Jenis AGP awal dibuatnya vga agp, karena peningkatan yang signifikan terhadap transfer data dari memory, cpu ke peralatan display, sehingga dibuatkan slot agp untuk memasang vga kenis agp, vga agp diluncurkan berdasarkan nilai voltase yang digunakan, yaitu agp 1x dan 2x dengan voltase 3.3 v, sedangkan 4x dan 8x 1,5 volt. vga agp terakhir yang muncul adalah jenis pro dan pro universal dengan kemampuan 3.3 dan 1,5 volt. Ciri-ciri vga ini adalah bentuk pin-nya yang vertikal dengan bentuk mirip formasi sarang lebah, berikut adalah gambar vga agp dan slot-slot agp-nya:

Cara kerja VGA card

Kartu grafis dapat menangani seluruh kalkulasi citra 2D dan 3D dan melakukan rendering, dan mengambil alih tugas berat berat tersebut dari CPU. Kartu grafis kualitas atas harganya sekitar US$300, walau dengan setengahnya Anda pun dapat memperoleh kartu grafis 3D lain yang cukup cepat. Chipset grafis terbaru meningkatkan kinerja kartu grafis, dan para vendor biasanya merilis chipset baru antara 6 sampai 12 bulan sekali. Hampir semua kartu grafis modern menggunakan slot AGP (accelerated graphics port) pada PC dan memiliki memori sekurangnya 16MB. Hanya game 3D terbaru dan CAD (computer-aided design) kelas high-end yang benar-benar memanfaatkan sepenuhnya kemampuan kartu grafis terbaru tersebut.
Gambar atau citra yang Anda lihat di layar monitor mengambil rute yang kompleks di dalam PC. Saat aplikasi yang Anda jalankan ingin menciptakan sebuah citra, ia akan memohon pertolongan pada bagian dari sistem operasi yang terhubungkan dengan kartu grafis (yang disebut interface driver grafis). Sebagai jawabannya, driver grafis--software yang berfungsi sebagai perantara OS (operating system/sistem operasi) dan kartu grafis--mendengarkan instruksi yang diberikan baik dari OS atau dari aplikasi, kemudian mengambil data digital yang diperlukan dan mengkonversikannya menjadi sebuah format yang dimengerti oleh kartu grafis tersebut.

Kemudian, driver menyalurkan data digital yang baru diformat tersebut kepada kartu grafis untuk melakukan rendering. Bila Anda memiliki PC yang dibuat di atas tahun 1998, data berjalan ke kartu melalui sebuah slot pada motherboard yang dinamakan AGP (accelerated graphics port/port grafis yang dipercepat). PC yang tidak memiliki slot AGP biasanya menggunakan slot PCI standar sebagai port kartu grafis mereka.
Pemberhentian data pertama, setelah disalurkan ke kartu, adalah ruang penyimpanan sementara di memori, baik pada memori di kartu itu sendiri atau pada memori utama PC. Kemudian prosesor kartu grafis, yang dinamakan GPU (graphics processing unit), mengubah data digital tersebut menjadi pixel, sebuah set dari titik berwarna yang membentuk citra yang Anda lihat di layar monitor. Volume dari pixel yang diproduksi oleh kartu tersebut sangat banyak: Saat resolusi monitor Anda di set pada 1024 kali 768, kartu grafis akan mengkalkulasikan jumlah warna yang tepat untuknya, dan menghasilkan data untuk agar sebanyak 786.432 pixel digambarkan di layar dan mengulangi proses ini sebanyak 30 hingga 90 kali per detik.

pengertian, fungsi,dan jenis soundcard

Pengertian

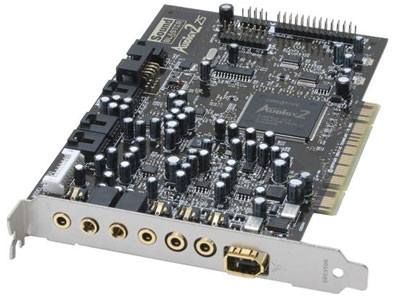

Sound Card adalah perangkat keras computer yang berfungsi untuk mengolah data berupa audio atau suara. Sound Card dibedakan menjadi dua jenis berdarsarkan fisiknya. Sound card memiliki format tata suara yang mendukung system keluaran suara, misalnya sound card yang memiliki 4 chanel harus menggunakan speaker aktif dengan 4 speaker dan 1 subwover untuk mendapatkan hasil yang optimal. Contoh merk sound card yaitu Creative dan Rocketfish.. Dilihat dari cara pemasangannya, sound card dibagi 3:

• Sound Card Onboard, yaitu sound card yang menempel langsung pada motherboard komputer.
• Sound Card Offboard, yaitu sound card yang pemasangannya di slot ISA/PCI pada motherboard. Rata-rata, sekarang sudah menggunakan PCI
• Soundcard External, adalah sound card yang penggunaannya disambungkan ke komputer melalui port eksternal, seperti USB atau FireWire

Cara Kerja

·            Ketika anda mendengarkan suara dari sound card,data digital suara yang berupa waveform .wav atau mp3 dikirim ke sound card. Data digital ini di proses oleh DSP (Digital Signal processing : Pengolah signal digital) bekerja dengan DAC (Digital Analog Converter :Konversi digital ke Analog ). Mengubah sinyal digital menjadi sinyal analog, yang kemudian sinyal analog diperkuat dan dikeluarkan melalui speaker.

·         Ketika anda merekam suara lewat microphone. suara anda yang berupa analog diolah oleh DSP, dalam mode ADC ( Analog Digital Converter : Konversi analog ke digital). Mengubah sinyal analog menjadi sinyal digital yang berkelanjutan. Sinyal digital ini simpan dalam format waveform table atau biasa ditulis Wav(wave) dalam disk atau dikompresi menjadi bentuk lain seperti mp3

Jenis Sound Card



1.        Sound Card On Board

Merupakan fasilitas audio yang sudah terpasang pada motherboard berbentuk chipset dan kinerja sound card on board masih membutuhkan bantuan prosesor utama. Sound card on board dapat ditemui pada hamper semua jenis motherboard. Jika kita hanya membutuhkan sound card untuk musik, sound card tipe ini merupakan pilihan yang baik.

2.        Sound Card PCI

Merupakan sound card yang dipasangkan pada slot PCI motherboard. Sound card tipe ini memiliki keunggulan pada kualitas yang dihasilkan. Jika hanya digunakan untuk keperluan standard, seperti mendengarkan musik, sound card tipe ini terlalu mahal. Namun jika kita menggunakannya untuk bermain game berat atau untuk kegiatan rekam suara, sound card tipe ini merupakan pilihan yang tepat.

pengertian, fungsi,dan jenis powes suplay

 PENGERTIAN

 Power suplay adalah perangkat keras yang berfungsi untuk menyuplai tegangan langsung kekomponen dalam casing yang membutuhkan tegangan, misalnya motherboard, hardisk, kipas, dll. Input power suplay berupa arus bolak-balik (AC) sehingga power suplay harus mengubah tegangan AC menjadi DC (arus searah), karena hardware komputer hanya dapat beroperasi dengan arus DC. Power soplay berupa kotak yang umumnya diletakan dibagian belakang atas casing.

FUNGSI POWER SUPLAY

 dalam komponen komputer sangat vital, karena power supply merupakan pembagi arus untuk semua perangkat khususnya motherboard. Power Supply berfungsi untuk mengubah tegangan dari arus AC menjadi tegangan DC, itu di karenakan hardware di dalam komputer hanya dapat beroperasi dengan arus DC.
Pengertian dari power supply adalah sebuah perangkat yang terdapat di dalam CPU yang berfungsi untuk menyalurkan arus listrik ke berbagai peralatan komputer. Fungsi power supply yang kurang baik/rusak dapat menghasilkan tegangan DC  yang tidak rata dan banyak riaknya (ripple). Jika digunakan dalam jangka waktu yang cukup lama akan menyebabkan kerusakan pada komponen computer, misalnya Harddisk.

Cara kerja power supply



Power Supply mengubah daya standar yaitu 120 volt menjadi sebuah bentuk aliran listrik yang dapat digunakan oleh komputer Anda. Biasanya, motherboard, adapter card, dan disk drive membutuhkan daya sedikitnya 5 volt, kipas pendingin atau cooling membutuhkan 12 volt.

Pasokan listrik juga mempengaruhi komputer apalagi pada saat booting. Karena power supply mengirim aliran listrik ke motherboard dan memastikan bahwa sistem memiliki daya yang cukup untuk beroperasi dengan benar.

Kipas utama dari power supply anda juga sangat penting karena power supply pun harus menjaga suhu komputer. Dan selalu anda periksa juga kipas pendingin power supply karena itu menarik udara melalui lubang angin lalu keluar dari lubang di bagian belakang power supply. Oleh karena itu, sebelum PC dihidupkan pastikan aliran udara power supply bagus dan tidak ada debu yang menempel.



Produsen power supply rekomendasi saya adalah :
1. Corsair
2. Musscle Power
3. Enermax
4. Cooler Master
5. Silverstone
6. Seasonic
7. Cougar
8. Tagan


Jenis konektor pada power supply :

1. Konektor 20/24 pin ATX Motherboard.
Digunakan untuk mensuplly tegangan ke motherboard. Pada Motherboard versi lama digunakan Konektor ATX 20 pin, sedangkan Motherboard yang sekarang / terbaru sudah menggunakan konektor ATX yang 24 pin. Untuk konektor ATX 24 pin pada dasarnya merupakan konektor ATX 20 pin ditambah dengan konektor 4 pin, sehingga kedua konektor ini bisa digabungkan atau dilepas sesuai dengan motherboard yang kita pakai.

2. ATX 4 pin connector
Digunakan sebagai penyedia supply tegangan untuk Processor kelas Intel Pentium IV. Jadi pada Pentium 4 kebawah, konektor ini tidak perlu digunakan.


3. 4 Pin Peripherial Power Connector / Molex Connector
Digunakan sebagai supply tegangan untuk berbagai hardware seperti Hardisk IDE, CD ROM Drive dan Kipas Casing komputer.


4. SATA Power Connector
Digunakan untuk mensupply tegangan untuk komponen hardware yang menggunakan interface SATA seperti Hardisk SATA dan CD/DVD ROM SATA.


5. Floppy Drive Connector / Berg Connector
Konektor ini khusus digunakan untuk Floppy Drive atau pun external audio card. Karena penggunaan Floopy Drive sekarang sangat jarang, maka konektor ini jarang digunakan.

6. 6 pin PCI-E connector
Konektor ini digunakan untuk memberikan tegangan pada yang terdapat pada beberapa graphic Card yang menggunakan slot PCI Express.

Jenis power supply :

Power supply AT
Power supply yang memiliki kabel power yang dihubungkan ke motherboard terpisah menjadi dua konektor power (P8 dan P9). Kabel yang berwarna hitam dari konektor P8 dan P9 harus bertemu di tengah jika disatukan.
Pada power supply jenis AT ini, tombol ON/OFF dihubungkan langsung pada tombol casing. Untuk menghidupkan dan mematikan komuter, kita harus menekan tombol power yang ada pada bagian depan casing. Power supply jenis AT ini hanya digunakan sebatas pada era komputer pentium II. Pada era pentium III keatas atau hingga sekarang, sudah tidak ada komputer yang menggunakan Power supply jenis AT.

Ciri utama
- Tombol on/off bersifat manual
- Ketika Shutdown, untuk mematikan mesti menekan tombol CPU
- Kabel daya ke motherboard terdiri atas 2 x 6 pin
- Daya rata-rata di bawah 250Watt

Power suplly ATX
Power Supply ATX (Advanced Technology Extended) adalah jenis power supply jenis terbaru dan paling banyak digunakan saat ini. Perbedaan yang mendasar pada PSU jenis AT dan ATX yaitu pada tombol powernya, jika power supply AT menggunakan Switch dan ATX menggunakan tombol untuk mengirikan sinyal ke motherboard seperti tombol power pada keyboard.

Ciri utama
-Terdiri atas satu set kabel supply ke motherboard yang berjumlah : 20pin atau 20pin + 4pin 24pin + 4pin atau 24pin + 8pin
-Ketika shutdown otomatis CPU mati
- Ada konnector tambahan power SATA (PSU terkini)
-Daya lebih besar untuk memenuhi standar komputasi masa kini
-Efisiensi lebih baik
